Et nyt projekt er undervejs.
Vi er et par stykker i lokal afdelingen der vil lave en automatisk antenne tuner. Vi er faldet over en konstruktion af N7DDC som i øjeblikket findes i to versioner. En 5 x 5 kombinations og en 7 x 7 lombinations tuner.

Dette er oversiden af printet – lånt fra eBay.

Undersiden af printet – lånt fra eBay.

Ovenstående print er på vej fra Ukraine købet på eBay. Så nu er jagten på billige relæer og Amidon sat igang. Styringen består af en PIC16 kreds og man kan på nettet finde en hex fil til at lægge over i kredsen.
Jeg ender nok op med, at hente Mica kondensator på Mouser.

Så er PCB ankommet og det er rigtig fint.

Her er undersiden og jeg har monteret 2N7002, modstande og kondensatorer. Der mangler kun de to styk 50 ohm (2512 1W) og dioderne i retningskobleren (BAT41)

Nær billede af de 15 styk 2N7002.

Så har jeg fået bestilt Mica kondensatorer, dioder og PIC16F fra Mouser.

50 ohm og BAT41 er nu monteret.

Så er PIC16F1938, RL201-TP, 78L05 og 47 uF elektrolytter monteret.

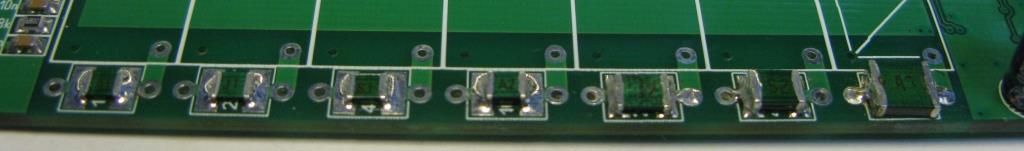

Så prøver vi også lige Mica kondensatorer i SMD udgave.

Fra venstre 10 pF, 22 pF, 47 pF, 100 pF, 220 pF, 470 pF, 1000 pF, alle 500 volt.

Så rulles der spoler og amidonkærner.

Luftspoler er monteret og nu er jeg igang med amidonkærner. Her er det T68-2 som er limet sammen 2 og 2, med henholdsvis 19 og 13 viklinger (turn). Så mangler der bare to enkelte T68-2 kærner.

Så er amidonkærner og luftspoler monteret.
næste step er at lave BN43-202 transformatoren, 2 gange 1:10.

Så har jeg lavet 2 gange 10 turn med 0,45 mm lakket tråd.

Et nærbillede af den ene ende transformatoren i retningskobleren.

Og modsatte side af transformatoren.

Så er der kommet relæer fra Kina:

Så er der monteret relæer.

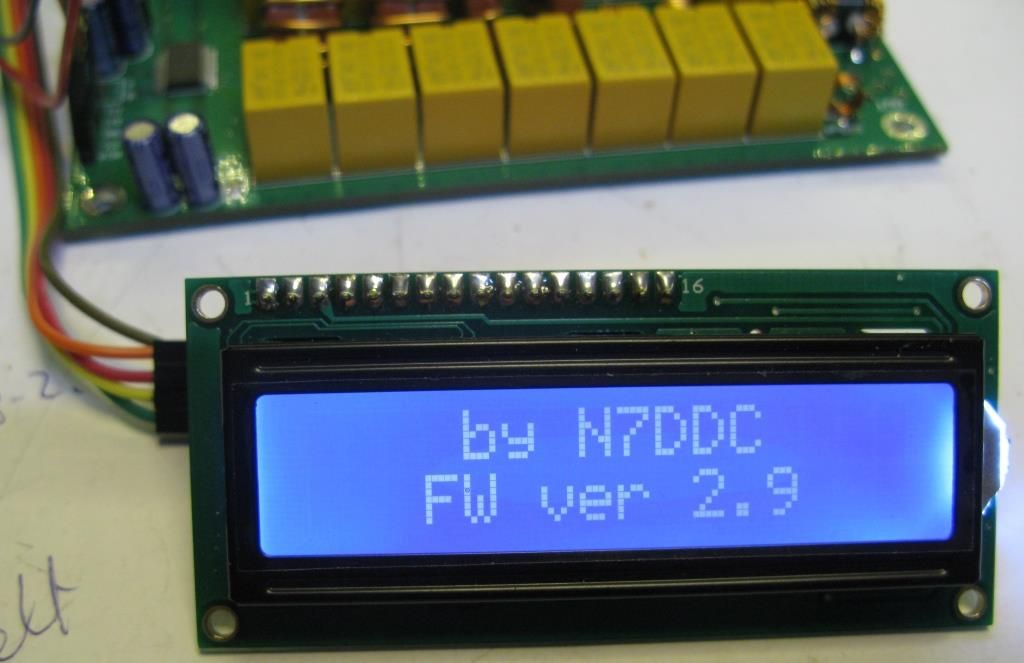

Der er også lagt firmware i PIC’en

Den seneste version som skal have 5 watt for at tune.

Nu mangler en afprøvning og så må jeg lege med udskiftning af display til OLED 0,91″.

Jeg har lovet en radioamatør, at lægge lidt info op om hvordan jeg har samlet tuner og display.

Her er ledningsforbindelserne mellem Programeringsstikket på tuneren og displayet/I2C.

Her ses 16 x 2 LCD display med I2C printet monteret.

Her er forbindelsen på tunerprintet.

ATU-100_Extended_Board_User_Manual_eng Download

Jeg har hentet manualen fra N7DCC Github site. Når man skal have tuneren opdateret, er det nødvendigt at følge vejledningen. Det er også i forbindelse med programeringen, at man kan skifte display. Det gør man ved at opdatere nogle registre med værdier for de forskellige display-typer.
