G0KSC SC 6-4-9D 9 element 50/70 MHz

Jeg har bygget en Dual band Yagi Antenne med 3,6 meter Bom. Det er en G0KSC konstruktion. Der er på hans side en meget fin byggevejledning.

Her er en beskrivelse på hvordan jeg har eftergjort konstruktionen efter nogle af mine radioamatør venner.

Her har jeg samlet bom og elementer, mangler bare fødeelementet til 50 MHz, idet det skal være en dipol.
Her er samledåsen omkring tilslutningen af coaxialkablet til dipolen. De to tilledninger har fat i et loddeøje, som er skruet ned i hver dipolelement med en stjerneskive i mellem elementet og loddeøjet for at skabe god forbindelse. og efterfølgende er de to ledere loddet på. Dåsen skal lukkes i siderne med fugemasse, dog stadig med mulighed for at fugt kan løbe ud af boksen.
Jeg har lavet en strømbalun, Den er lavet på en spraydåse og består af 4 vindinger RG-213.

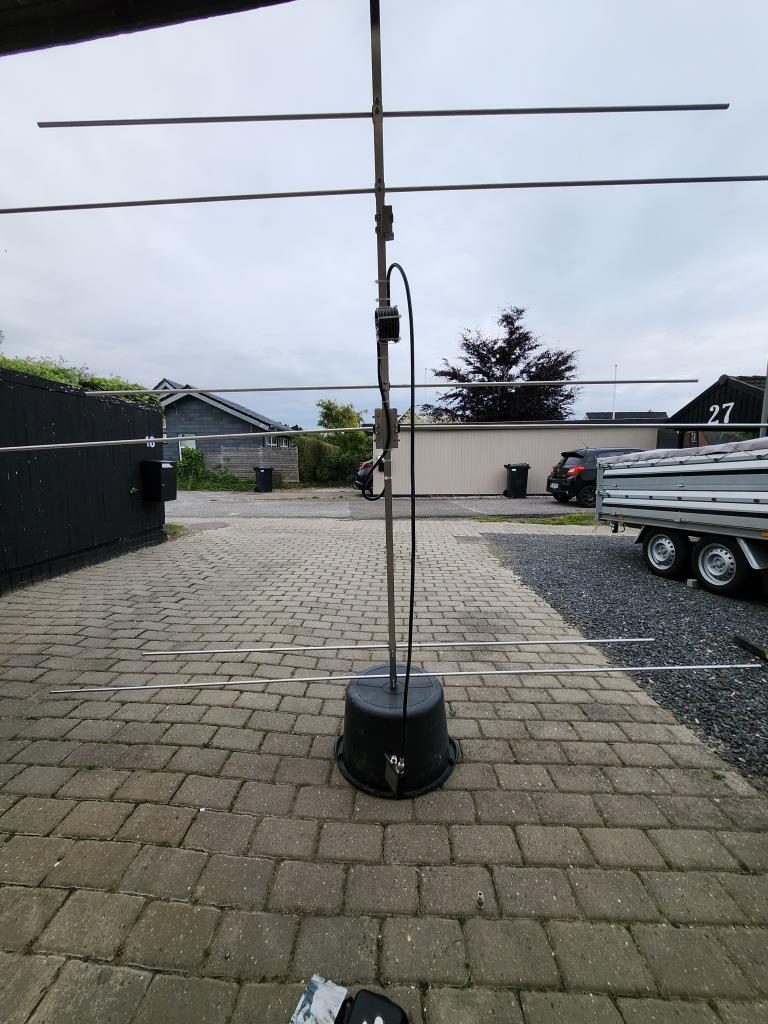

Jeg har i forbindelse med måling med NanoVNA sat antennen på højkant på en plastikspand op af min carport og derefter lavet et par hurtige målinger.
Det er ikke det bedste billede, men det er ikke nemt at side med VNA’en i den enehånd og min mobiltelefon i den anden og tage billeder samtidig.
50,010 MHz er SWR 1:1,17,
51,0 MHz er SWR 1:1,16
51,99 MHz er SWR 1:1,8
Det kan jeg godt leve med.
Igen et “mesterfoto”!
Her er antennen ikke helt så god. På 70 MHz er driveelementet et parasitelement i forhold til 50 MHz dipolen og der skal måske justeres lidt.
70,01 MHz er SWR 1:1,72
70,475 MHz er SWR 1:1,04
70,505 MHz er SWR 1:1,06
Måske er elementet lidt for kort. Så måske kan jeg finde et par bolte som jeg kan skrue ind for at forlænge den lidt.
